Nous développons, fabriquons et qualifions les liens thermiques embarqués au sein de satellites d’observation.

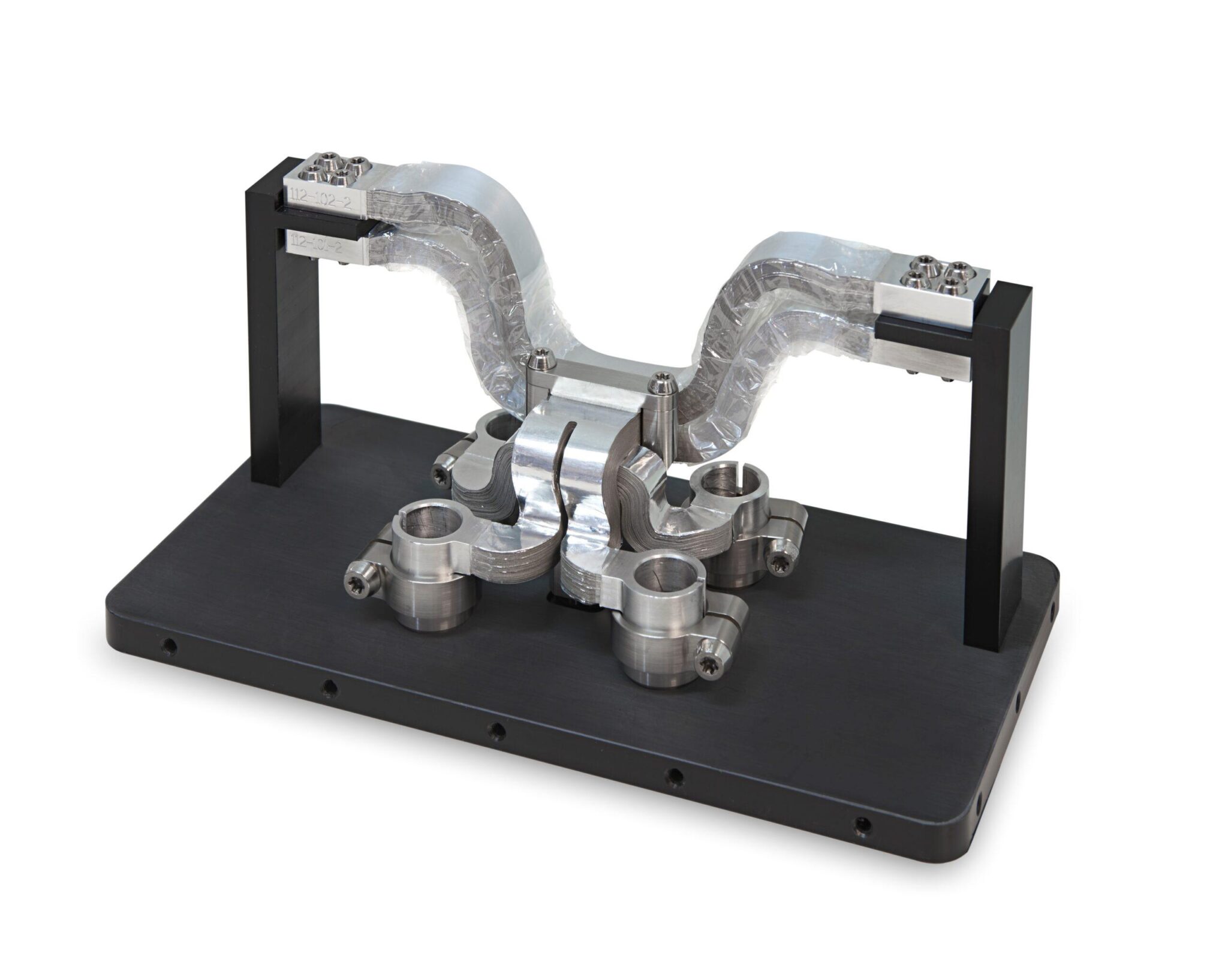

Les assemblages de liens thermiques (TLA) relient physiquement le refroidisseur cryogénique à l’application à refroidir (plan focal, détecteur, écran thermique, etc.). Ils servent à assurer un couplage conductif élevé entre les refroidisseurs (nominal et redondant) avec une forte capacité de découplage des micro-vibrations, une bonne tolérance au désalignement et une grande résistance aux débattements dynamiques tout en répondant aux normes spatiales.

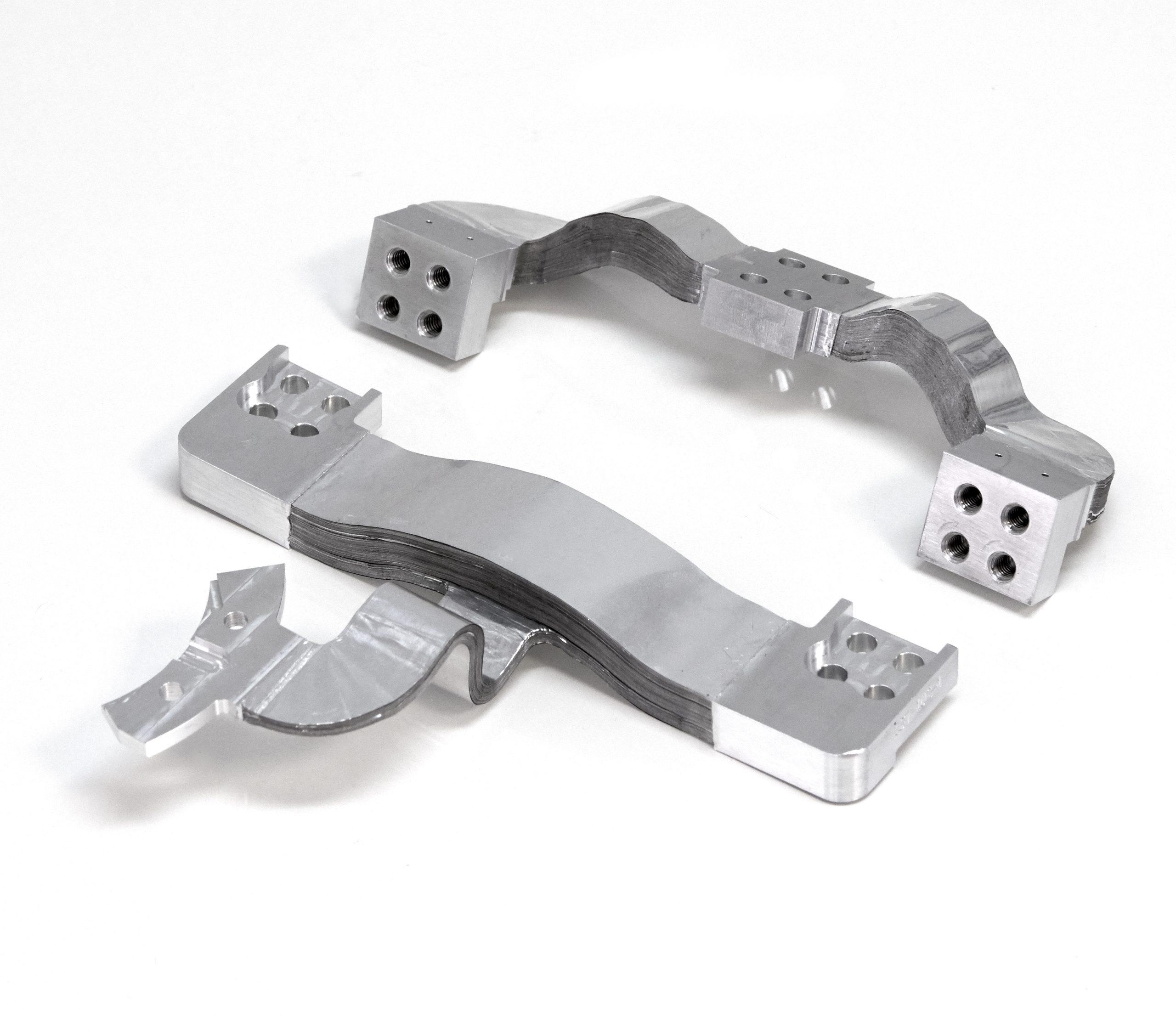

Les liaisons thermiques reposent sur un procédé complexe d’assemblage de feuillards en matériaux conducteurs :

  • Aluminium de haute pureté : 10-80 K
  • Cuivre OFHC (de haute pureté) : <10 K
  • POG (Graphite pyrolytique orienté) : >80 K


En fonction de la température de fonctionnement, une technologie se montrera plus ou moins performante que les autres. Les ingénieurs spécialisés vous accompagnent pour la sélection du matériau le plus intéressant pour l’élaboration des liens thermiques selon les critères de masse, de flexibilité et de propreté.

En plus de leur très forte conductivité thermique, les liens sont étudiés et conçus pour filtrer les micro-vibrations provenant du doigt froid du refroidisseur cryogénique vers les détecteurs.

Grâce à la souplesse des feuillards, les liaisons thermiques d’Absolut System autorisent le cumul d’un biais statique 3 axes (alignement du détecteur) et le débattement dynamique relatif entre doigts froids et détecteurs lors de la phase d’envol).

Les liens thermiques respectent les contraintes rigoureuses en vigueur dans le spatial en offrant une masse réduite permettant de rester à l’intérieur du volume réduit statique et dynamique de l’Interface Requirement Document (IRD).

La propreté est un facteur très important du fait de la proximité du détecteur : des solutions sont développées pour les différentes technologies afin d’assurer des niveaux de propreté inférieurs à 50 ppm. Toutes les liaisons thermiques fabriquées par Absolut System sont conformes aux exigences de propreté imposées par la proximité du détecteur, et survivent sans dégradation de performance aux charges de lancement et aux cycles thermiques.

Absolut System est le leader européen dans la fabrication de liens thermiques avec de nombreux instruments équipés déjà en vol :

  • FCI et IRS : Satellite Meteosat de Troisième Génération (MTG)
  • Instrument IASI-NG sur le satellite MEtOp SG

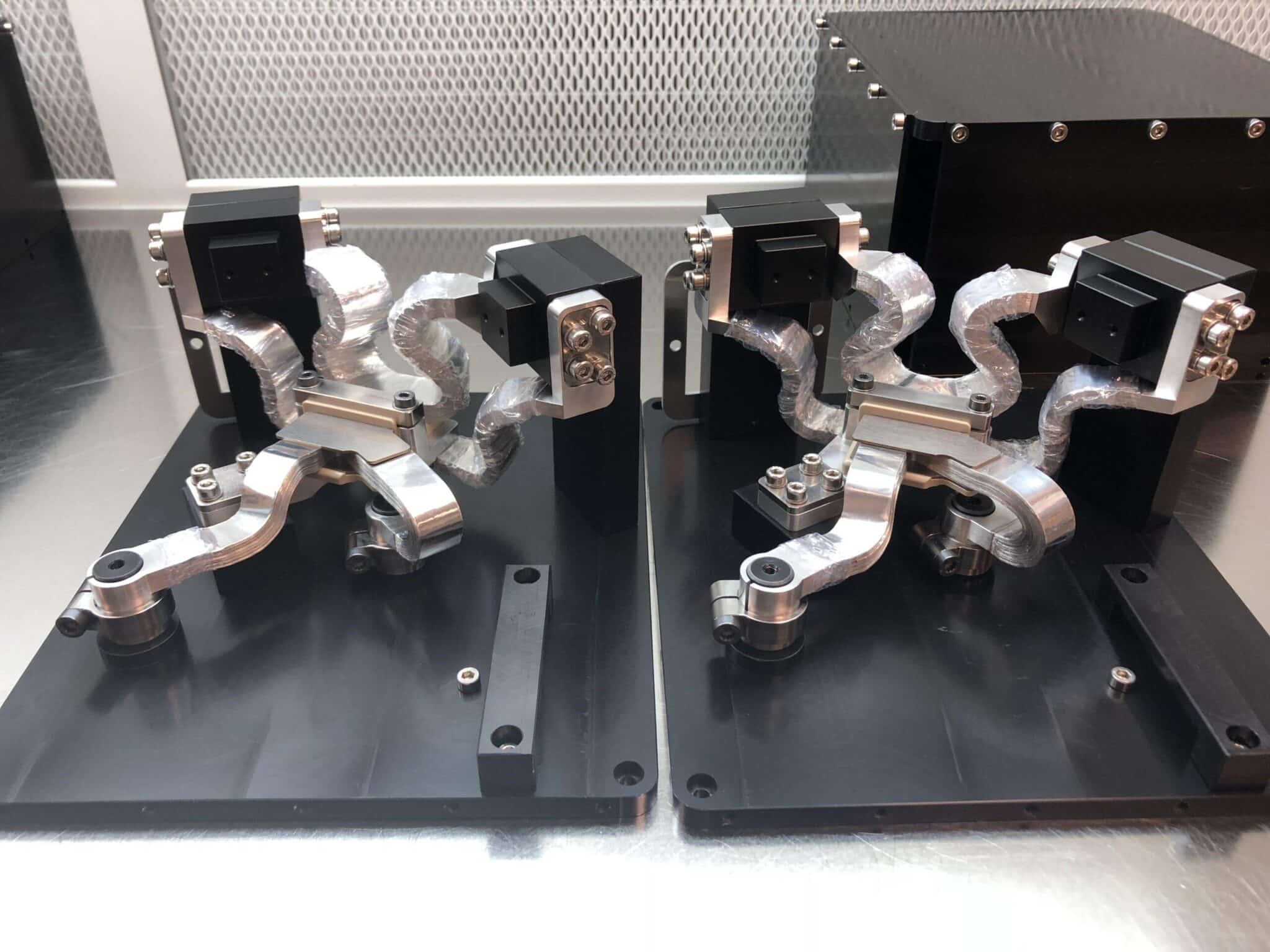

  • Instrument METImage pour le satellite du système polaire EUMETSAT

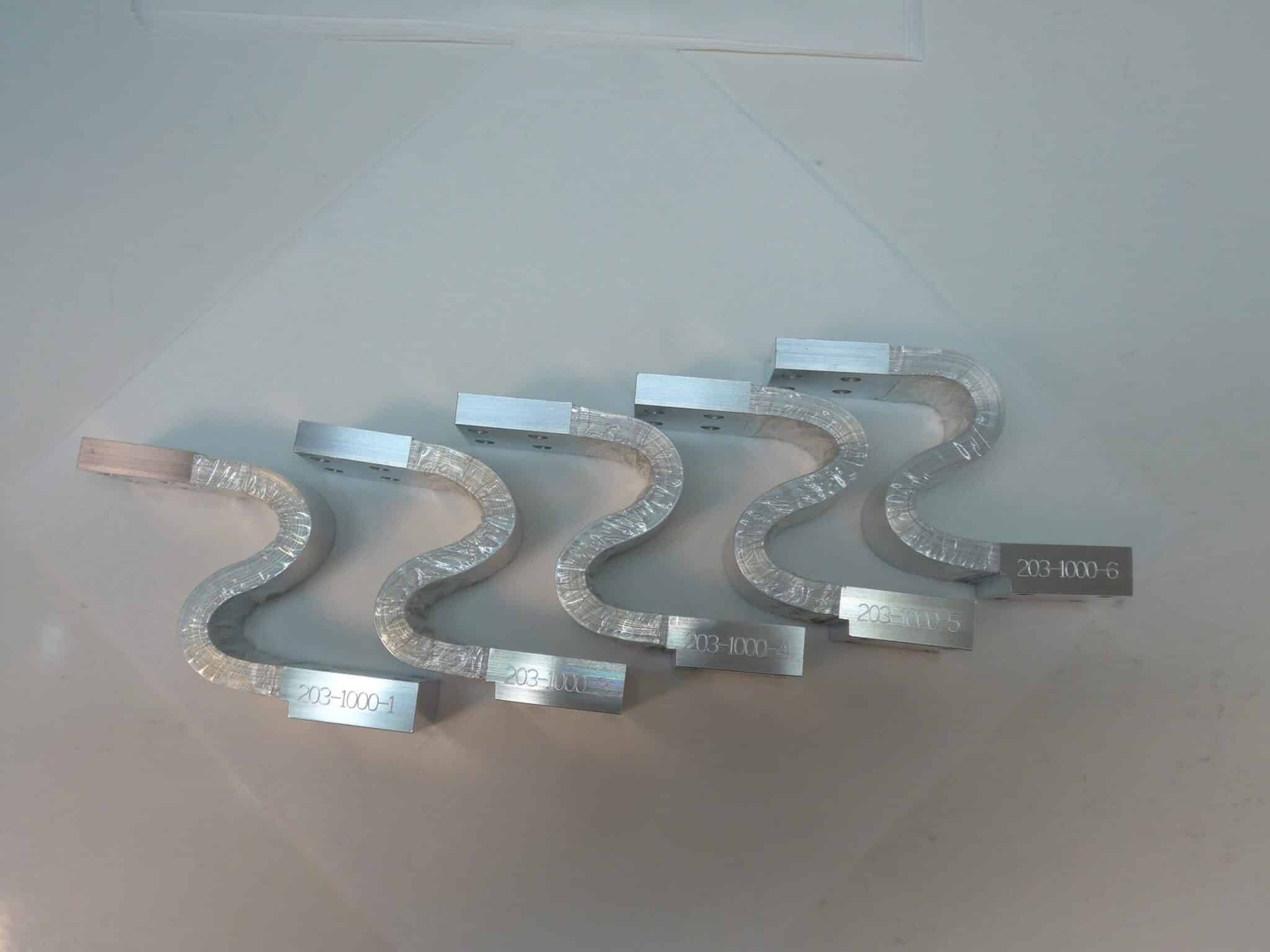

  • EUCLID/PLM (Payload Module) – une mission spatiale pour cartographier l’univers sombre
  • CO2M et LSTM : Copernicus



Notre bureau d’étude et un chef de projet spatial vous suivent tout au long du projet pour assurer la conception, la fabrication et la qualification de vos liens thermiques des satellites d’observation.

Leader Européen

Leader Européen

produits_ligne_10
produits_ligne_20

Absolut System est le leader européen dans la fabrication de liens thermiques avec de nombreux instruments équipés déjà en vol :

Notre bureau d’étude et un chef de projet spatial vous suivent tout au long du projet pour assurer la conception, la fabrication et la qualification de vos liens thermiques des satellites d’observation.

Notre bureau d’étude et un chef de projet spatial vous suivent tout au long du projet pour assurer la conception, la fabrication et la qualification de vos liens thermiques des satellites d’observation.

Produit associé : CRYASSY

Absolut System développe la gamme d’ensembles cryogéniques CRYASSY pour l’imagerie spatiale haute performance. Compacts, ces IDCA (Integrated Dewar Cooler Assembly) intègrent le détecteur, le cryostat, les interfaces mécaniques et thermiques et la machine cryogénique.

Projet associé : Trishna, systèmes cryogéniques
pour imagerie spatiale

Application : mission d’exploitation pour l’étude de températures terrestres

Né d’un partenariat franco-indien, le projet TRISHNA permet de recueillir des images de la surface terrestre dans l’infrarouge thermique avec une résolution et une fréquence de revisite inégalées. Absolut System a développé la tresse thermique et le cryostat utilisant la technologie de fabrication de couches additives (ALM) et fournit les cryo-refroidisseurs miniatures LPT6510.

Produits associé : CRYASSY

Absolut System développe la gamme d’ensembles cryogéniques CRYASSY pour l’imagerie spatiale haute performance. Compacts, ces IDCA (Integrated Dewar Cooler Assembly) intègrent le détecteur, le cryostat, les interfaces mécaniques et thermiques et la machine cryogénique.

Produits associé : Trishna, systèmes cryogéniques pour imagerie spatiale

Application : mission d’exploitation pour l’étude de températures terrestres

Né d’un partenariat franco-indien, le projet TRISHNA permet de recueillir des images de la surface terrestre dans l’infrarouge thermique avec une résolution et une fréquence de revisite inégalées. Absolut System a développé la tresse thermique et le cryostat utilisant la technologie de fabrication de couches additives (ALM) et fournit les cryo-refroidisseurs miniatures LPT6510.
