Laboratoire
& Bancs de tests

Le laboratoire d’Absolut System est composé de salles blanches certifiées pour conduire vos essais thermiques et mécaniques et valider vos composants de satellites.

Notre laboratoire

Notre laboratoire

produits_ligne_20

Les différents bancs de test peuvent accueillir des composants de quelques cm3 jusqu’à plusieurs dm3. La plus grosse enceinte sous vide fait 1m de diamètre. Le vide limite de l’ordre est de 1.10-6 mbar, obtenu par un groupe de pompage turbomoléculaire.

bancs-essais_mecanique

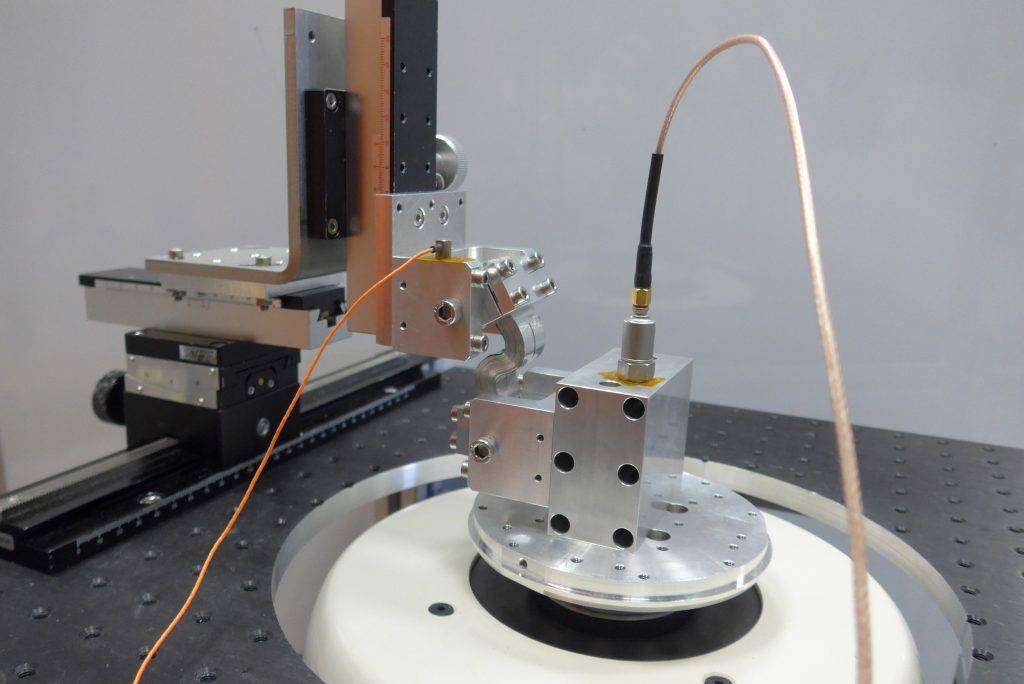

Bancs d’essais mécaniques : raideur, vibrations, débattements dynamiques pour la validation des structures.

bancs-essais_mecanique
bancs d'essais thermique

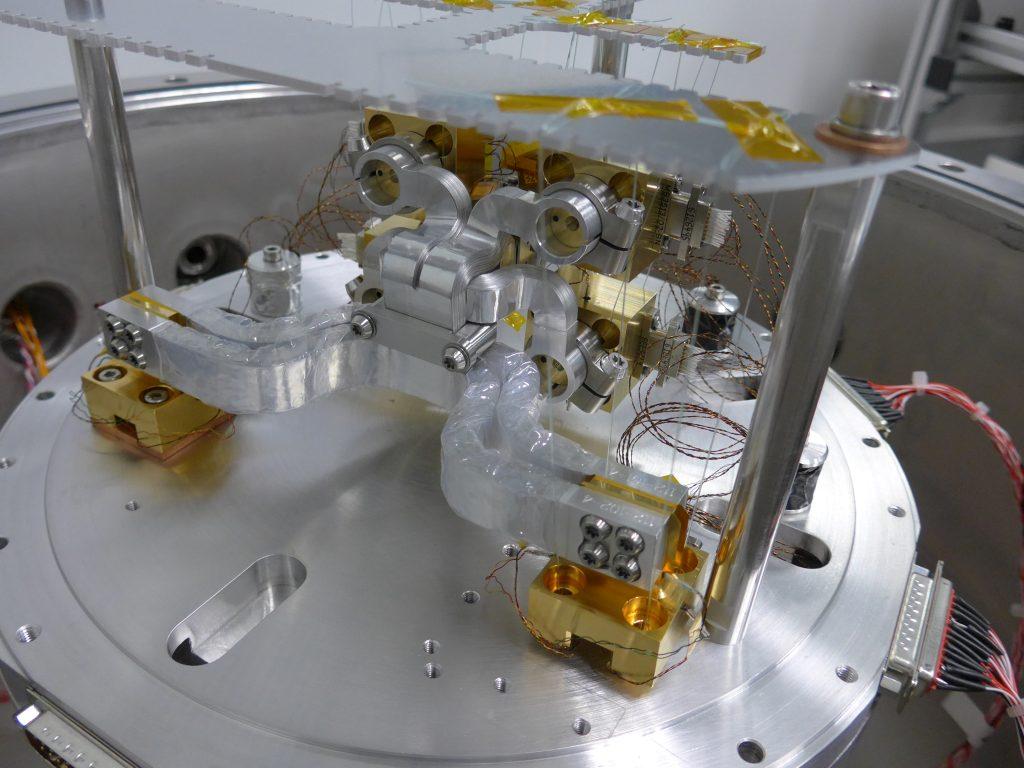

Essais de conductance thermique dans la gamme de température de 30 K à 200 K.

bancs d'essais thermique
Salle blanche

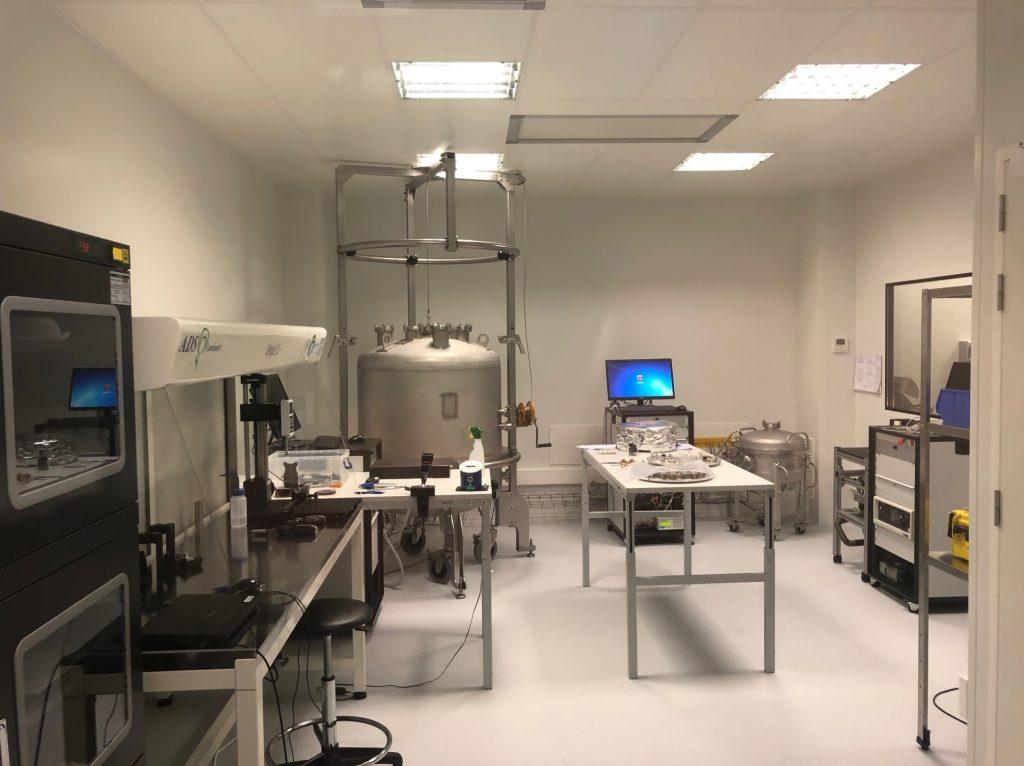

Salle blanche ISO 8 et hottes ISO 5 pour l’intégration de composants critiques.

Salle blanche
bancs-essais_mecanique

Bancs d’essais mécaniques : raideur, vibrations, débattements dynamiques pour la validation des structures.

bancs-essais_mecanique
bancs d'essais thermique

Essais de conductance thermique dans la gamme de température de 30 K à 200 K.

bancs d'essais thermique
Salle blanche

Salle blanche ISO 8 et hottes ISO 5 pour l’intégration de composants critiques.

Salle blanche

Tous nos bancs d’essais nécessitant une chambre sous-vide sont équipés de traversées de cloison. Ces dernières nous permettent de récupérer toutes les données nécessaires (Température/Puissance/Position/Pression…) à la bonne réalisation des tests :

Tests de composants

produits_ligne_30
produits_ligne_20

Notre laboratoire est équipé de chambres à vide, utilisées pour effectuer des tests  de qualification environnementale pour les programmes aérospatiaux (norme ECSS).

Plusieurs chambres sont disponibles en fonction de la taille des composants et des servitudes requises. Le diamètre de la plus grande chambre à vide est de 1 mètre pour un volume total de 1 m3 tandis que les chambres plus petites sont utilisées pour des pièces de l’ordre de 0.2 m.

Les interfaces permettent la mise en œuvre d’équipements polyvalents tels que :

  • Mesures de pression à température ambiante et cryogénique
  • Mesures de température de 4 K à 370 K
  • Différentes tailles de refroidisseurs cryogéniques avec une puissance de refroidissement allant de quelques dizaines de watts à 80 K à des centaines de milliwatts à 4 K pour un refroidissement direct à l’aide de liens thermiques
  • Connecteurs pour signaux RF, dc, etc…

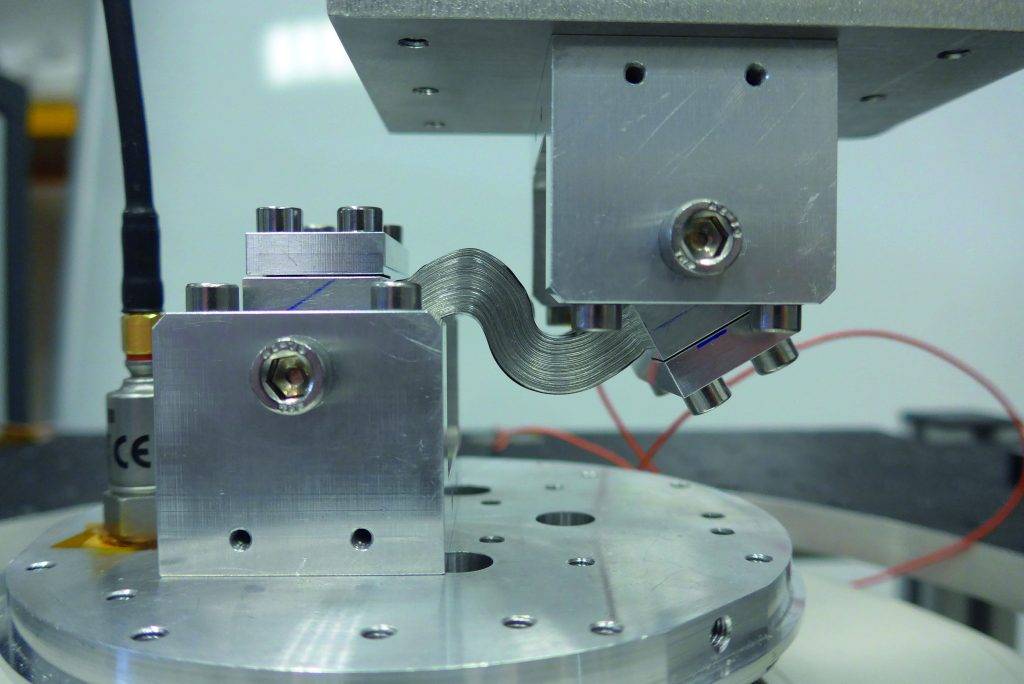

Nous proposons des tests de cyclages thermiques, des essais mécaniques et des essais sous vide thermique avec des rapports détaillés clé en main.

liens_thermiques_trishna

Tests de composants

produits_ligne_30
produits_ligne_20

Notre laboratoire est équipé de chambres à vide, utilisées pour effectuer des tests  de qualification environnementale pour les programmes aérospatiaux (norme ECSS).

Plusieurs chambres sont disponibles en fonction de la taille des composants et des servitudes requises. Le diamètre de la plus grande chambre à vide est de 1 mètre pour un volume total de 1 m3 tandis que les chambres plus petites sont utilisées pour des pièces de l’ordre de 0.2 m.

Les interfaces permettent la mise en œuvre d’équipements polyvalents tels que :

  • Mesures de pression à température ambiante et cryogénique
  • Mesures de température de 4 K à 370 K
  • Différentes tailles de refroidisseurs cryogéniques avec une puissance de refroidissement allant de quelques dizaines de watts à 80 K à des centaines de milliwatts à 4 K pour un refroidissement direct à l’aide de liens thermiques
  • Connecteurs pour signaux RF, dc, etc…


Nous proposons des tests de cyclages thermiques, des essais mécaniques et des essais sous vide thermique avec des rapports détaillés clé en main.

liens_thermiques_trishna

Tests de composants

Tests de composants

produits_ligne_30
produits_ligne_20

Notre laboratoire est équipé de chambres à vide, utilisées pour effectuer des tests  de qualification environnementale pour les programmes aérospatiaux (norme ECSS).

Plusieurs chambres sont disponibles en fonction de la taille des composants et des servitudes requises. Le diamètre de la plus grande chambre à vide est de 1 mètre pour un volume total de 1 m3 tandis que les chambres plus petites sont utilisées pour des pièces de l’ordre de 0.2 m.

Les interfaces permettent la mise en œuvre d’équipements polyvalents tels que :

  • Mesures de pression à température ambiante et cryogénique

  • Mesures de température de 4 K à 370 K

  • Différentes tailles de refroidisseurs cryogéniques avec une puissance de refroidissement allant de quelques dizaines de watts à 80 K à des centaines de milliwatts à 4 K pour un refroidissement direct à l’aide de liens thermiques

  • Connecteurs pour signaux RF, dc, etc…


Nous proposons des tests de cyclages thermiques, des essais mécaniques et des essais sous vide thermique avec des rapports détaillés clé en main.

liens_thermiques_trishna

Prototypage & intégration

Prototypage & intégration

Fichier 40
produits_ligne_20

Absolut System assure la conception de votre système cryogénique selon vos critères de performances, de dimensionnement et de normes. Nos équipes optimisent le choix des technologies et les méthodes de fabrication des prototypes.

Équipés des logiciels adéquats de conception de produit, nos équipes mettent en œuvre l’ensemble de la chaîne opératoire : étude, fabrication, conception, assemblage, tests, actions correctives et intégration rapide des modifications jusqu’à atteindre la performance souhaitée. Les ingénieurs et les experts techniques assurent la fabrication de prototypes jusqu’à la production de pré-séries.

Absolut System est en mesure de réaliser des composants cryogéniques tels que des turbomachines jusqu’aux prototypes complexes tels que des cryostats ou des IDCA (ensembles cryogéniques complets).

marche_energie_be

Cyclage thermique

Cyclage thermique

produits_ligne_20

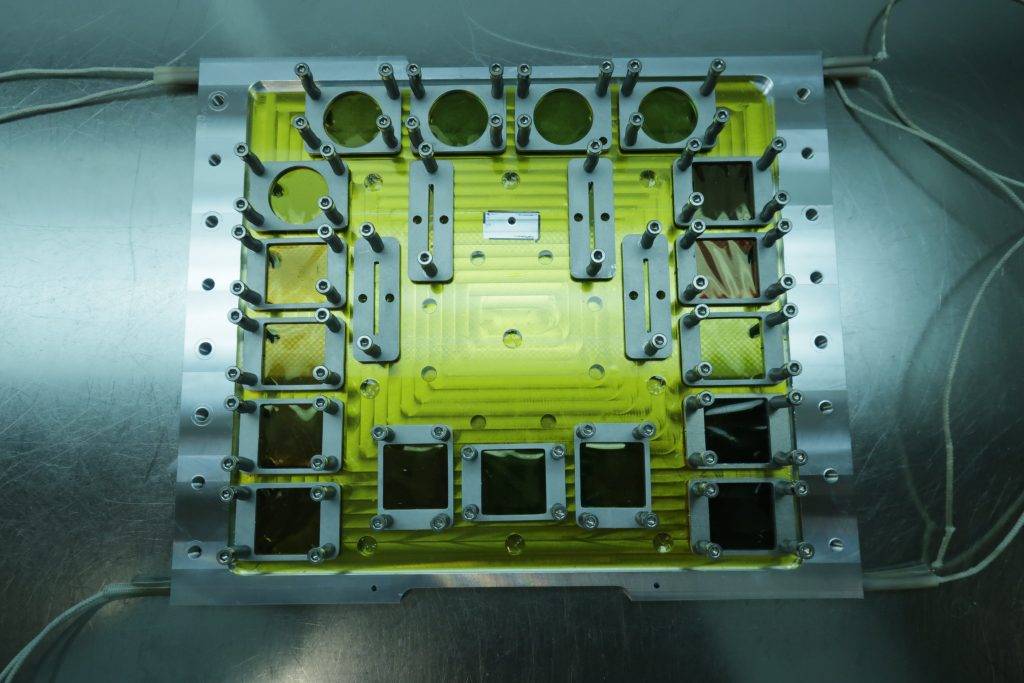

Les bancs de tests possèdent des plateaux régulés en température (30 K à 350 K) sur lesquels les composants sont thermalisés pour effectuer les cycles thermiques.

Absolut System assure la répétitivité des cycles avec une régulation précise lors des phases de refroidissement et de chauffe ainsi qu’une stabilisation sur les paliers prédéfinis. Le nombre de cycles, les paliers de température et les durées sont entièrement adaptés selon les besoins du test.

bancs_de_tests_cyclage_thermique

Points forts

  • Niveau de vide : 1.10-6 mbar
  • Diamètre maxi des enceintes : 1 m
  • Diamètre maxi des plateaux froids : 800 mm
  • Température minimale : 30 K
  • Température maximale : 375 K
  • Pente maxi : 100 K/minute (taille d’échantillon réduite)

Gestion des flux parasites : écran radiatif en aluminium plus MLI.

Interface mécanique : trous taraudés M4 avec un pas de 20 mm par 20 mm en standard ou toutes autres possibilités à la demande.

  • 20 voies de mesures (capteurs de température de type pt100).
  • Gestion des sécurités en température maxi et mini.
  • Régulation sur un point de mesure de référence.
  • Rapport de test, enregistrements des cycles.

Spatial :
intégration de composants

Spatial : intégration
de composants

produits_ligne_30
produits_ligne_20

Spécialisées dans le domaine spatial, nos équipes intègrent et assemblent des composants critiques pour les satellites en salles blanches certifiées ISO 8 afin de vous fournir des systèmes cryogéniques répondant au plus haut niveau d’exigences. Absolut System est particulièrement expérimenté dans les tests d’acceptation et de qualification pour le matériel de satellites, conformément aux normes internationales ECSS.

Les tests sont réalisés dans une salle blanche ISO 8 ; nous disposons de hottes à flux laminaire ISO 5 pour l’intégration des spécimens. Nous pouvons mesurer et gérer la contamination particulaire et moléculaire des petits équipements que nous fabriquons.

Contactez-nous pour mener vos tests de qualification sous vide des composants destinés aux programmes aérospatiaux (norme ECSS).
