Gestion
d’Hélium

Absolut System distribue en exclusivité les systèmes de Cryomech/Bluefoors Cryocooler Technologies, de récupération et de liquéfaction de l’hélium, spécialement adaptés aux cryo-aimants RMN, systèmes IRM, MEG, systèmes de mesure des propriétés magnétiques ou physiques…

Absolut System distribue en exclusivité les systèmes de Cryomech/Bluefoors Cryocooler Technologies, de récupération et de liquéfaction de l’Hélium, spécialement adaptés aux cryo-aimants RMN, systèmes IRM, MEG, systèmes de mesure des propriétés magnétiques ou physiques…

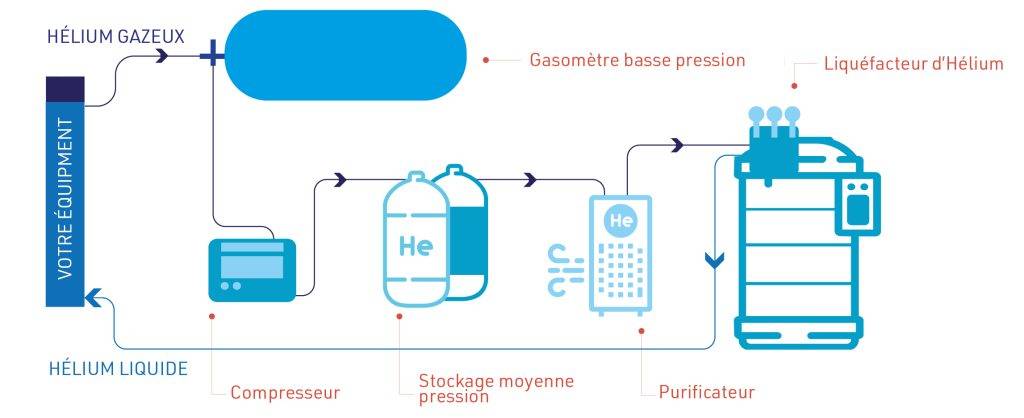

Absolut system - shéma gestion de l'Hélium

Gestion
d’Hélium

Absolut System distribue en exclusivité les systèmes de Cryomech, de récupération et de liquéfaction de l’Hélium, spécialement adaptés aux cryo-aimants RMN, systèmes IRM, MEG, systèmes de mesure des propriétés magnétiques ou physiques…

Absolut system - shéma gestion de l'Hélium

Absolut System propose la plus grande sélection de produits pour la gestion de l’Hélium en boucle fermée à l’échelle d’un laboratoire. Cryomech est un équipementier américain, leader dans la fabrication de produits de haute qualité.

Recondenseur d’Hélium - HeRL

Taux de liquéfaction de 10 à 60 litres par jour
Solution zero boil-off (sans perte par évaporation)

Les recondenseurs d’Hélium (HeRL) offrent la possibilité de transformer votre système fonctionnant en cycle ouvert en un système fonctionnant en cycle fermé, sans perte (zéro boil-off). Les HeRL permettent de recondenser les vapeurs d’Hélium issues de l’évaporation de l’Hélium liquide en provenance des cryostats.

ProduitsTaux de liquéfactionTaux de recondensationTemps de mise en froid
HeRL10≥ 10 L/jour≥ 18 L/jour< 4 heures
HeRL15≥ 15 L/jour≥ 27 L/jour < 4 heures
HeRL20≥ 20 L/jour≥ 40 L/jour < 4 heures
HeRL40≥ 40 L/jourà définir < 4 heures
HeRL60≥ 60 L/jourà définir < 4 heures

Liquéfacteur d’Hélium – LHeP

Taux de liquéfaction de 15 à 80 litres par jour.
Contrôle 100% automatique – Surveillance à distance

Les liquéfacteurs d’Hélium (LHeP) emploient la technologie des cryorefroidisseurs de type Pulse-Tube. Ils sont conçus pour offrir une grande fiabilité et de longs intervalles entre les maintenances.

ProduitsTaux de liquéfactionRéservoir de stockageDébit requis : He gazeux
LHeP15≥ 15 L/jour60 L7.3 SLPM*
LHeP22≥ 22 L/jour 150 L 10.7 SLPM
LHeP28≥ 20 L/jour150 L 13.6 SLPM
LHeP55≥ 55 L/jour350 L26.7 SLPM
LHeP80≥ 80 L/jour500 L38.9 SLPM

Recondenseur d’Hélium - HeRL

produits_ligne_30

Taux de liquéfaction de 10 à 60 litres par jour
Solution zero boil-off (sans perte par évaporation)

Les recondenseurs d’Hélium (HeRL) offrent la possibilité de transformer votre système fonctionnant en cycle ouvert en un système fonctionnant en cycle fermé, sans perte (zéro boil-off). Les HeRL permettent de recondenser les vapeurs d’Hélium issues de l’évaporation de l’hélium liquide en provenance des cryostats.

Produits *

Taux de liquéfaction
gaz à 300K

Taux de recondensation
vapeur froide

Temps de mise en froid
HeRL10≥ 10 L/jour≥ 18 L/jour < 4 heures
HeRL15≥ 15 L/jour ≥ 27 L/jour < 4 heures
HeRL20≥ 20 L/jour ≥ 40 L/jour < 4 heures
HeRL40≥ 40 L/jour à définir < 4 heures
HeRL60≥ 60 L/jour à définir < 4 heures

* Tous les modèles HeRL ont une version RM (Remote Motor)

Liquéfacteur d’Hélium -
LHeP

produits_ligne_30

Taux de liquéfaction de 15 à 80 litres par jour. Contrôle 100% automatique – Surveillance à distance

Les liquéfacteurs d’Hélium (LHeP) emploient la technologie des cryorefroidisseurs de type Pulse-Tube. Ils sont conçus pour offrir une grande fiabilité et de longs intervalles entre les maintenances.



Produits

Taux de liquéfaction
gaz à 300K

Réservoir de stockageDébit requis : He gazeux
LHeP15≥ 15 L/jour 60 L7.3 SLPM*
LHeP22≥ 22 L/jour 150 L 10.7 SLPM
LHeP28≥ 20 L/jour 150 L 13.6 SLPM
LHeP55≥ 55 L/jour 350 L26.7 SLPM
LHeP80≥ 80 L/jour 500 L38.9 SLPM

Recondenseur d’Hélium - HeRL

Recondenseur d’Hélium – HeRL

produits_ligne_20

Taux de liquéfaction de 10 à 60 litres par jour. Solution zero boil-off (sans perte par évaporation)

Taux de liquéfaction de 10 à 60 litres par jour
Solution zero boil-off (sans perte par évaporation)

Les recondenseurs d’Hélium (HeRL) offrent la possibilité de transformer votre système fonctionnant en cycle ouvert en un système fonctionnant en cycle fermé, sans perte (zéro boil-off). Les HeRL permettent de recondenser les vapeurs d’Hélium issues de l’évaporation de l’hélium liquide en provenance des cryostats.

Produits*

Taux de liquéfaction
gaz à 300K

Taux de recondensation
vapeur froide

Temps de mise en froid
HeRL10≥ 10 L/jour ≥ 18 L/jour < 4 heures
HeRL15≥ 15 L/jour ≥ 27 L/jour < 4 heures
HeRL20≥ 20 L/jour ≥ 40 L/jour < 4 heures
HeRL40≥ 40 L/jour à définir < 4 heures
HeRL60≥ 60 L/jour à définir < 4 heures
ProduitsTaux de liquéfactionTaux de recondensationTemps de mise en froid
HeRL10≥ 10L/jour≥ 18L/jour< 4 heures
HeRL15≥ 15L/jour ≥ 27L/jour < 4 heures
HeRL20≥ 20L/jour ≥ 40L/jour < 4 heures
HeRL40≥ 40L/jourà définir < 4 heures
HeRL60≥ 60L/jour à définir < 4 heures

* Tous les modèles HeRL ont une version RM (Remote Motor)

Liquéfacteur d’Hélium – LHeP

Liquéfacteur
d’Hélium – LHeP

produits_ligne_20

Taux de liquéfaction de 15 à 80 litres par jour. Contrôle 100% automatique – Surveillance à distance

Les liquéfacteurs d’Hélium (LHeP) emploient la technologie des cryorefroidisseurs de type Pulse-Tube. Ils sont conçus pour offrir une grande fiabilité et de longs intervalles entre les maintenances.

Produits

Taux de liquéfaction
gaz à 300K

Réservoir de stockageDébit requis : He gazeux
LHeP15≥ 15 L/jour60 L7.3 SLPM*
LHeP22≥ 22 L/jour150 L 10.7 SLPM
LHeP28≥ 20 L/jour 150 L 13.6 SLPM
LHeP55≥ 55 L/jour350 L26.7 SLPM
LHeP80≥ 80 L/jour500 L38.9 SLPM

Purification d'Hélium

produits_ligne_30

Purification jusqu’à 99,9995%
Automatique & Sans cryogène (Pulse-Tube)

Contrairement aux épurateurs refroidis à l’azote liquide qui nécessitent un remplissage hebdomadaire et une régénération mensuelle du piège, l’épurateur automatique fonctionne et se régénère automatiquement sans aucune intervention de l’utilisateur.

Le système comprend un analyseur de gaz qui mesure la pureté de l’Hélium en sortie de l’épurateur et déclenche un cycle de régénération avant que les contaminants ne puissent en sortir.

Compression & stockage

produits_ligne_30

Moyenne pression

Absolut System propose des systèmes basés sur la technologie de compression scroll (ou spiro-orbital) bi-étagée, robuste et fiable. Ils offrent une compression jusqu’à 27 bar pour un débit de 212 SLPM (12,7 m3/h).

Conception de systèmes de récupération et de gestion d’Hélium conçus pour votre espace et vos besoins.  Absolut System vous accompagne dans la définition de vos besoins et la conception votre système complet de récupération et de liquéfaction d’Hélium.

Purification d'Hélium

Purification d’Hélium

souligner_bleu_mobile
produits_ligne_20
produits_ligne_20

Purification jusqu’à 99,9995%
Automatique & Sans cryogène (Pulse-Tube)

Contrairement aux épurateurs refroidis à l’azote liquide qui nécessitent un remplissage hebdomadaire et une régénération mensuelle du piège, l’épurateur automatique fonctionne et se régénère automatiquement sans aucune intervention de l’utilisateur.

Le système comprend un analyseur de gaz qui mesure la pureté de l’Hélium en sortie de l’épurateur et déclenche un cycle de régénération avant que les contaminants ne puissent en sortir.

Compression & stockage

Compression & stockage

souligner_bleu_mobile
produits_ligne_30
produits_ligne_20

Moyenne pression

Absolut System propose des systèmes basés sur la technologie de compression scroll (ou spiro-orbital) bi-étagée, robuste et fiable. Ils offrent une compression jusqu’à 27 bar pour un débit de 212 SLPM (12,7 m3/h).

Conception de systèmes de récupération et de gestion d’Hélium conçus pour votre espace et vos besoins.  Absolut System vous accompagne dans la définition de vos besoins et la conception votre système complet de récupération et de recirculation d’Hélium.

Zones des différentes installations et livraisons que nous avons assuré concernant les LHeP et HeRL :

carte europe

LNE-CNAM, Laboratoire Commun de Métrologie

93210 La plaine Saint Denis – LHeP18

ESPCI, Laboratoire de Physique et d’Etude des Matériaux

10, rue Vauquelin 75231 Paris cedex 05 – LHeP18

Synchrotron SOLEIL

L’Orme des Merisiers 91192 Gif sur Yvette – LHeP60

C2N, Centre de Nanosciences et de Nanotechnologies

10, bd Thomas Gobert 91120 Palaiseau – LHeP55

CNRS, Laboratoire Kastler Brossel

Université P.M. Curie, 4, place Jussieu 75005 Paris – HeRL15

ESPCI, Laboratoire de Physique et d’Etude des Matériaux

10, rue Vauquelin 75231 Paris cedex 05 – HeRL15

Ecole Polytechnique, Laboratoire des solides irradiés

route de Saclay 91128 Palaiseau – HeRL15

GEMAC, Groupe d’Etude de la Matière Condensée, Université Versailles

45, avenue des Etats-Unis 78035 Versailles – HeRL15

ICMMO

Université Paris-Sud 11, rue George Poitou 91405 Orsay – HeRL10

ICMPE, Institut de Chimie et des Matériaux

Université Paris Est Créteil Val de Marne (UPEC), 8 rue Henri Dunant 94320 Thiais – HeRL10

CEA

Orme des Merisiers 91191 Gif Sur Yvette – HeRL10 + CPA2861

LNE-CNAM, Laboratoire Commun de Métrologie

93210 La plaine Saint Denis – LHeP18

ESPCI, Laboratoire de Physique et d’Etude des Matériaux

10, rue Vauquelin 75231 Paris cedex 05 – LHeP18

Synchrotron SOLEIL

L’Orme des Merisiers 91192 Gif sur Yvette – LHeP60

Centre de Nanosciences et de Nanotechnologies, C2N

10, boulevard Thomas Gobert 91120 Palaiseau – LHeP55

Laboratoire Kastler Brossel, CNRS

Université P.M. Curie, 4, place Jussieu 75005 Paris – HeRL15

ESPI, Laboratoire de Physique et d’Etude des Matériaux

10, rue Vauquelin 75231 Paris cedex 05 – HeRL15

Ecole Polytechnique, Laboratoire des Solides Irradiés

route de saclay 91128 Palaiseau – HeRL15

GEMAC, Groupe d’Etudes de la Matière Condensée, Université Versailles

45, avenue des Etats-Unis 78035 Versailles – HeRL15

ICMMO

Université Paris-Sud, 11, rue George Poitou 91405 Orsay – HeRL10

ICMPE, Institut de Chimie et des Matériaux

Université Paris Est Créteil Val de Marne (UPEC), 8, rue Henri Dunant 94320 Thiais – HeRL10

CEA

Orme des Merisiers 91191 Gif Sur Yvette – HeRL10 + CPA286i

KIT, Karlsruhe Institute of Technology

Kaiserstrasse 12 D-76131 Karlsruhe – LHep40

Université de Hambourg-Eppendorf

Martinistrasse 52 D-20246 Hamburg – LHep22

LNCMI, Laboratoire National des Champs Magnétiques Intenses

143, av. de Rangueil 31400 Toulouse – LHep55

CERMEP

59, bd Pinel 69677 Bron – LHep22

CFM, Centro de Fisica de Materiales

Paseo manuel de larbizabal, 5-E, 20018 Donostia San Sebastian – LHep40

CEA

17, rue des martyrs 38054 Grenoble cedex 9 – HeRL10

LNCMI, Laboratoire National des Champs Magnétiques Intenses

25, av. des martyrs 38000 Grenoble – HeRL15

IPCMS, Institut de Physique et Chimie des Matériaux de Strasbourg

23, rue du Loess 67034 Strasbourg – HeRL15

CRPP, Centre de Recherche Paul Pascal

115, av. Albert Schweitzer 33600 Pessac – HeRL10

IM2NP

52, av. escadrille normandie niemen 13397 Marseille – HeRL10

PMB-ALCEN

route des michels, 13790 Peynier – HeRL10

CNRS, Institut des Sciences Chimiques de Rennes

Université de Rennes, av. du général Leclerc 35042 Rennes – HeRL10 + HeRL15

Groupe de Physique des Matériaux

Université de Rouen Normandie, avenue de l’université 76801 Saint Etienne du Rouvray – HeRL10

EPFL, Ecole Polytechnique Fédérale de Lausanne

Route Cantonale, 1015 Lausanne, Suisse – HeRL15-RM

IMCN, Institut de la Matière Condensée et des Nanosciences

Université Catholique de Louvain, 2, chemin du cyclotron BE-1348 Louvain la Neuve – HeRL15-RM

Différentes installations réalisées par Absolut System concernant les LHeP et HeRL :
