Bancs d’essai sous vide thermique équipés de refroidisseurs Gilfford-McMahon (de 20 K à 373 K) ou d’une boucle de refroidissement cryogénique.
Bancs de test
&
Cyclage thermique
Bancs de test
&
Cyclage thermique
Absolut System dispose de plusieurs équipements de tests afin de qualifier des composants aux cyclages thermiques profonds (20 K – 300 K).
Bancs de tests
&
cyclage thermiques
Bancs de test & Cyclage thermique
Absolut System dispose de plusieurs équipements de tests afin de qualifier des composants aux cyclage thermiques profonds (20 K – 300 K).
Notre laboratoire
Notre laboratoire
Les différents bancs de test peuvent accueillir des composants de quelques cm3 jusqu’à plusieurs dm3. La plus grosse enceinte sous vide fait 1m de diamètre. Le vide limite de l’ordre est de 1.10-6 mbar, obtenu par un groupe de pompage turbomoléculaire.
-
Bancs d'essais sous vide
-
-
Cyclage thermique
-
Cyclage thermique pour la qualification des échantillons/processus (de 30 K à 373 K).
-
Bancs d'essais mécaniques
-
Bancs d’essais mécaniques : raideur, vibrations, débattements dynamiques pour la validation des structures.
-
Bancs d'essais thermiques
-
Essais de conductance thermique dans la gamme de température de 30 K à 200 K.
-

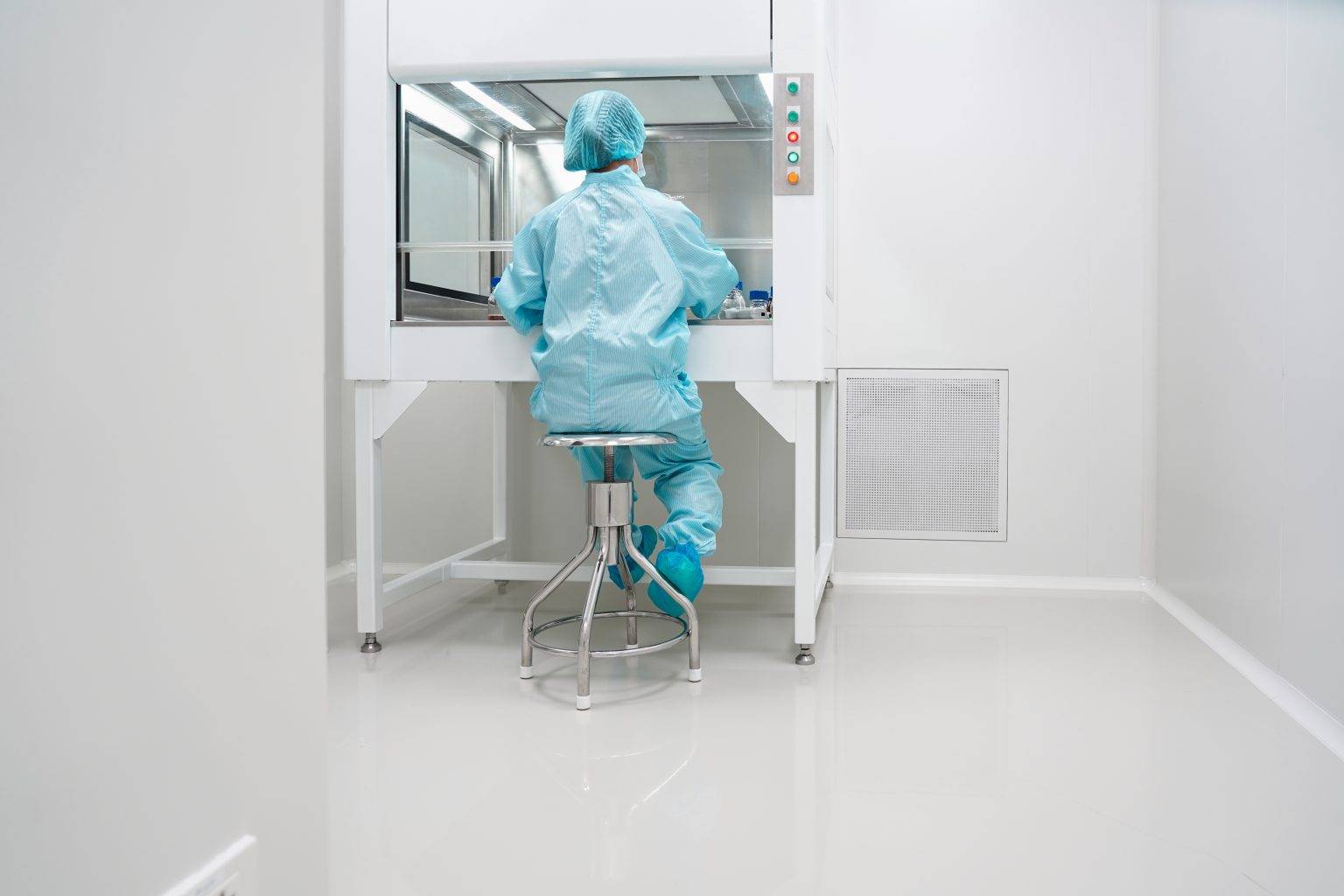

Salle blanche
-
Salle blanche ISO 8 et hottes ISO 5 pour l’intégration de composants critiques.
Bancs d’essai sous vide thermique équipés de refroidisseurs Gilfford-McMahon (de 20 K à 373 K) ou d’une boucle de refroidissement cryogénique.
Cyclage thermique pour la qualification des échantillons/processus (de 30 K à 373 K).
Bancs d’essais mécaniques : raideur, vibrations, débattements dynamiques pour la validation des structures.
Essais de conductance thermique dans la gamme de température de 30 K à 200 K.
Salle blanche ISO 8 et hottes ISO 5 pour l’intégration de composants critiques.
-
Bancs d'essais sous vide
-
Bancs d’essai sous vide thermique équipés de refroidisseurs Gilfford-McMahon (de 20 K à 373 K) ou d’une boucle de refroidissement cryogénique.
-
Cyclage thermique
-
Cyclage thermique pour la qualification des échantillons/processus (de 30 K à 373 K).
-
Bancs d'essais mécaniques
-
Bancs d’essais mécaniques : raideur, vibrations, débattements dynamiques pour la validation des structures.
-
Bancs d'essais thermiques
-
Essais de conductance thermique dans la gamme de température de 30 K à 200 K.
-
Salle blanche
-
Salle blanche ISO 8 et hottes ISO 5 pour l’intégration de composants critiques.
Bancs d’essai sous vide thermique équipés de refroidisseurs Gilfford-McMahon (de 20 K à 373 K) ou d’une boucle de refroidissement cryogénique.
Cyclage thermique pour la qualification des échantillons/processus (de 30 K à 373 K).
Bancs d’essais mécaniques : raideur, vibrations, débattements dynamiques pour la validation des structures.
Essais de conductance thermique dans la gamme de température de 30 K à 200 K.
Salle blanche ISO 8 et hottes ISO 5 pour l’intégration de composants critiques.
Tous nos bancs d’essais nécessitant une chambre sous-vide sont équipés de traversées de cloison. Ces dernières nous permettent de récupérer toutes les données nécessaires (Température/Puissance/Position/Pression…) à la bonne réalisation des tests :
Tous nos bancs d’essai sont équipés d’interfaces sur la chambre d’essai sous vide externe pour des mesures utilisant des traversées sous vide. Ces interfaces permettent la mise en œuvre à l’intérieur de l’enceinte d’essais d’équipements polyvalents tels que :
Cyclage thermique
Cyclage thermique

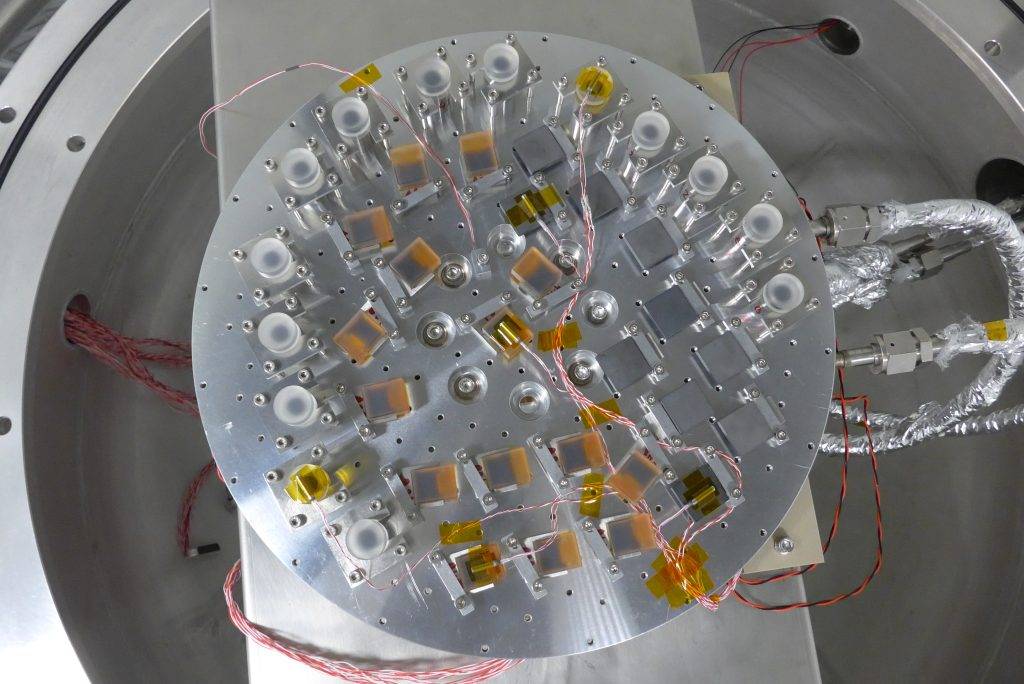

Les bancs de tests possèdent des plateaux régulés en température (30 K à 350 K) sur lesquels les composants sont thermalisés pour effectuer les cycles thermiques.
Absolut System assure la répétitivité des cycles avec une régulation précise lors des phases de refroidissement et de chauffe ainsi qu’une stabilisation sur les paliers prédéfinis. Le nombre de cycles, les paliers de température et les durées sont entièrement adaptés selon les besoins du test.
Points forts
- Gamme de température : 30 K à 375 K
- Régulation par paliers (gestion des pentes)
- Diminution des flux parasites par écran radiatif
- Test de tous types d’échantillons possibles
Capacités techniques des bancs
- Niveau de vide : 1.10-6 mbar
- Diamètre maxi des enceintes : 1 m
- Diamètre maxi des plateaux froids : 800 mm
- Température minimale : 30 K
- Température maximale : 375 K
- Pente maxi : 100 K/minute (taille d’échantillon réduite)
Support
Gestion des flux parasites : écran radiatif en aluminium plus MLI.
Interface mécanique : trous taraudés M4 avec un pas de 20 mm par 20 mm en standard ou toutes autres possibilités à la demande.
Acquisitions
- 20 voies de mesures (capteurs de température de type pt100).
- Gestion des sécurités en température maxi et mini.
- Régulation sur un point de mesure de référence.
Livrable
Rapport de test, enregistrements des cycles.

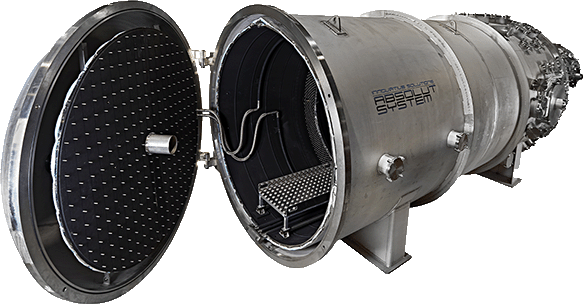

Projet associé : Bancs d'essai sous vide pour propulsion de satellites
Développement de bancs d’essais spécifiques pour caractériser et optimiser les propulseurs électriques dans des chambres à vide adaptées à une large gamme de poussée (débits massiques). Absolut System a développé des outils de modélisation et d’optimisation du système de cryopompage permettant d’obtenir des résultats optimaux pour des géométries complexes.
