Cryopompage

Absolut System développe des solutions de cryopompage par boucle de circulation hélium.

Absolut System développe des solutions de mise et de maintien sous vide poussé ou ultravide grâce au processus de cryopompage par boucle hélium fermée.

Cryopompage

Absolut System développe des solutions de cryopompage par boucle de circulation hélium.

La cryopompe comprend une surface très froide (entre 20 K et 40 K), protégée du rayonnement thermique ambiant par des écrans ou un « baffle » transparent au flux des molécules. Le gaz s’accumule sous forme de givre au contact de la surface cryogénique par effet de condensation solide (cryosorption).

Le cryopompage est utilisé dans divers domaines d’applications tels que la fusion nucléaire, les processus semi-conducteurs pour la réalisation de couches de matériaux , les chambres de simulation spatiale et les bancs de test pour propulseurs ioniques.

Banc d'essai pour propulseurs
de satellites

Banc d’essai
pour propulseurs
de satellites

produits_ligne_30
Fichier 40
produits_ligne_20

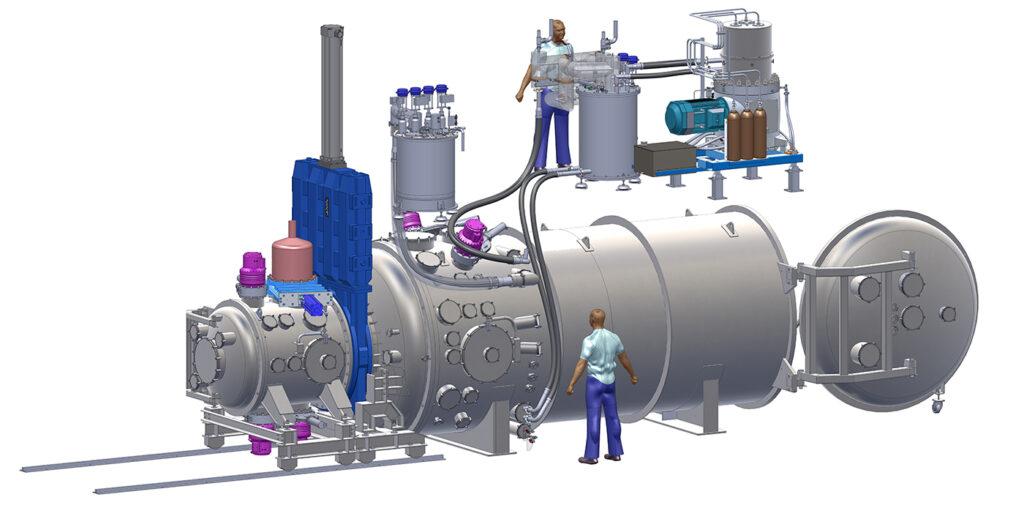

Absolut System développe des bancs d’essais spécifiques pour caractériser et optimiser les propulseurs ioniques en maintenant un niveau adéquat de vide poussé grâce au pompage cryogénique (cryopompage).

La chambre à vide recrée l’environnement du satellite en orbite, permettant ainsi de tester les performances et la durée de vie des propulseurs étudiés, au plus près des conditions réelles d’utilisation. Les cryopompes d’Absolut System permettent de maintenir le vide malgré l’expulsion de particules générées par la propulsion plasmique du moteur. En effet, le froid capture et fige les molécules au fur et à mesure, assurant des conditions optimales tout au long des semaines de test.

Le refroidissement des écrans radiatifs de la chambre se fait via un circuit fermé mettant en œuvre une boucle de recondensation d’azote, ou un circuit ouvert mettant en œuvre un bidon d’azote liquide perdu.

cryopompage_schema
cryopompage_schema

Ingénierie sur mesure

Chaque banc de caractérisation des propulseurs électriques est conçu sur mesure. Le bureau d’étude a développé des outils pour modéliser le système de pompage cryogénique afin d’obtenir des résultats optimaux pour des géométries complexes. Cette modélisation comprend :

Points forts

Absolut System a développé plusieurs configurations de cryorefroidissement Hélium en boucle fermée pour le CNRS, SAFRAN Spacecraft propulsion ou encore l’ONERA ce qui permet d’avoir un haut niveau de fiabilité, d’efficacité et de rentabilité.

Absolut System a développé plusieurs configurations de cryorefroidissement Hélium en boucle fermée pour le CNRS, Safran ou encore l’ONERA ce qui permet d’avoir un haut niveau de fiabilité, d’efficacité et de rentabilité.

Expertise associée : Laboratoire & bancs de tests

Le laboratoire d’Absolut System est composé de salles blanches certifiées pour conduire vos essais thermiques et mécaniques et valider vos composants de satellites.

Projet associé : Bancs d’essais sous vide pour propulsion de satellites

Application : Recherche au sol pour le domaine spatial

Développement de bancs d’essais spécifiques pour caractériser et optimiser les propulseurs électriques dans des chambres à vide adaptées à une large gamme de poussée (débits massiques). Absolut System a développé des outils de modélisation et d’optimisation du système de cryopompage permettant d’obtenir des résultats optimaux pour des géométries complexes.

Produits associé : Bancs de tests &
cyclage thermique

Absolut System dispose de plusieurs équipements de tests afin de qualifier des composants aux cyclages thermiques profonds (20 K – 300 K).

Projet associé : Bancs d’essais sous vide pour propulsion de satellites

Application : Recherche au sol pour le domaine spatial



Développement de bancs d’essais spécifiques pour caractériser et optimiser les propulseurs électriques dans des chambres à vide adaptées à une large gamme de poussée (débits massiques). Absolut System a développé des outils de modélisation et d’optimisation du système de cryopompage permettant d’obtenir des résultats optimaux pour des géométries complexes.
