CRYASSY

Les CRYASSY sont des ensembles cryogéniques compacts intégrant un détecteur, un cryostat et une machine cryogénique Pulse-Tube, aussi appelé IDCA : Integrated Dewar Cooler Assembly.

CRYASSY

Les CRYASSY sont des ensembles cryogéniques compacts intégrant un détecteur, un cryostat et une machine cryogénique Pulse-Tube, aussi appelé IDCA : Integrated Dewar Cooler Assembly.

  • CRYASSY Access

  • Le CRYASSY Access est un ensemble cryogénique composé d’un Pulse-Tube LPT6510 et d’un cryostat, permettant l’intégration d’un ou plusieurs détecteurs infrarouges.

    Le CRYASSY Access est un sous-ensemble de détection de type IDCA (Integrated Dewar Cooler Assembly) modulaire. L’ensemble cryogénique a été conçu pour accueillir une large gamme de détecteurs infrarouges jusqu’au format 2 K2 au pas de 15 μm.

    Le CRYASSY Access a été conçu pour les satellites de petite taille, et permet l’observation de la Terre du SWIR au LWIR. Avec son plan focal modulaire, il permet d’adresser de nombreuses applications, des instruments multispectraux aux instruments hyperspectraux large bande.

    Cartographie des gaz à effet de serre, des sources ponctuelles de gaz, de la biodiversité, teneur en eau de la végétation, détection des incendies.

    Cartographie minérale, exploration minérale.

    Santé des sols, détection des infestations des cultures.

    Catastrophes naturelles, prévision des récoltes.

    Climat urbain, qualité de l’air.

    Suivi de véhicules, détection de proximité, bathymétrie, traficabilité, mesure d’activité (bases militaires), analyse de cibles.

    Points forts

    Le CRYASSY Access simplifie la conception d’instruments infrarouges cryogéniques grâce à son design intégré et son interface mécanique unique.

    Le CRYASSY Access simplifie la conception d’instruments infrarouges cryogéniques grâce à son design intégré et son interface mécanique unique.

  • CRYASSY Focus

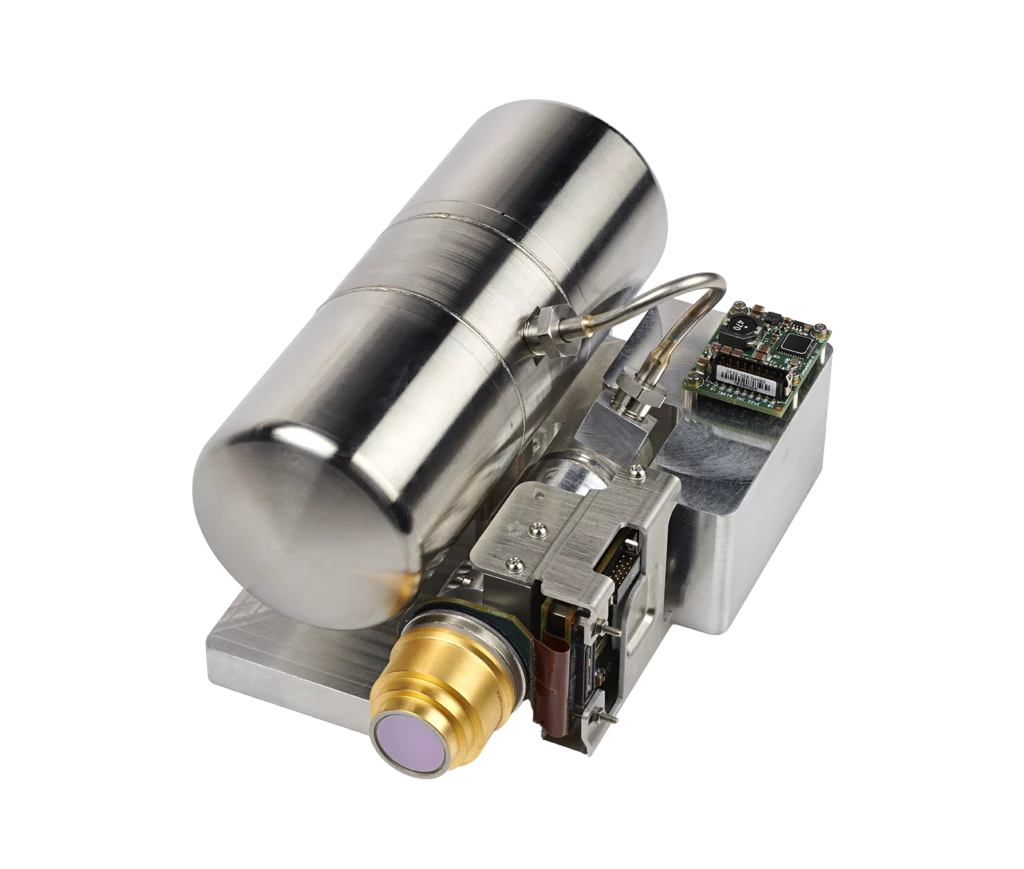

  • Le CRYASSY Focus est un ensemble cryogénique miniaturisé de type IDCA (Integrated Dewar Cooler Assembly). Composé d’un Pulse-Tube miniaturisé et d’un cryostat,  il est conçu pour les plateformes nanosat et microsat.

    Le CRYASSY Focus est un sous-ensemble de détection intégré et modulaire.

    L’ensemble cryogénique a été conçu pour accueillir une large gamme de détecteurs jusqu’à 1400 x 640 pixels au pas de 20 μm. Avec son plan focal modulaire, il s’adresse à de nombreuses applications, des instruments multispectraux aux instruments hyperspectraux du SWIR au MWIR.

    Le CRYASSY Focus, développé  pour les plateformes satellites miniaturisées, est particulièrement adapté aux constellations d’observation de la Terre.

    Quantification de gaz à effet de serre, mesure de la teneur en eau de la végétation, détection des incendies.

    Cartographie minérale, exploration minérale.

    Santé des sols, suivi des cultures.

    Bathymétrie.

    Veille panoramique, surveillance, boule optique, périscope, reconnaissance, identification…

    Points forts

    Le CRYASSY Focus est le plus petit ensemble cryogénique de la gamme développé par Absolut System. Il permet l’utilisation de détecteurs infrarouges cryogéniques sur des nanosats.

  • CRYASSY Edge

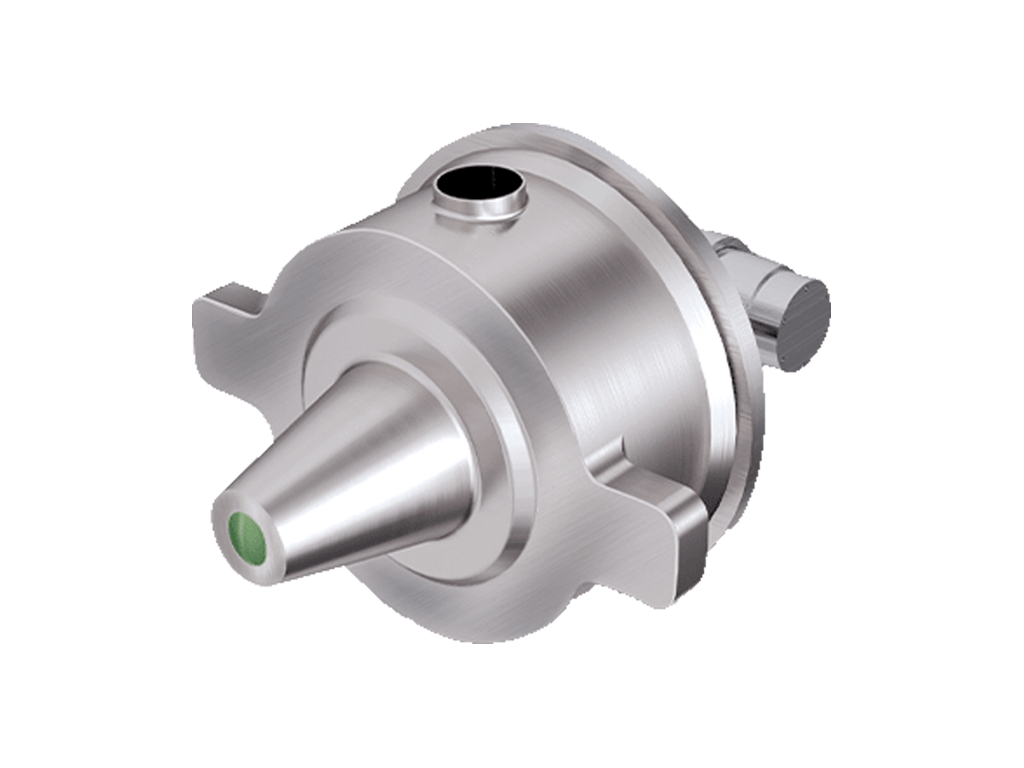

  • cryassy_edge

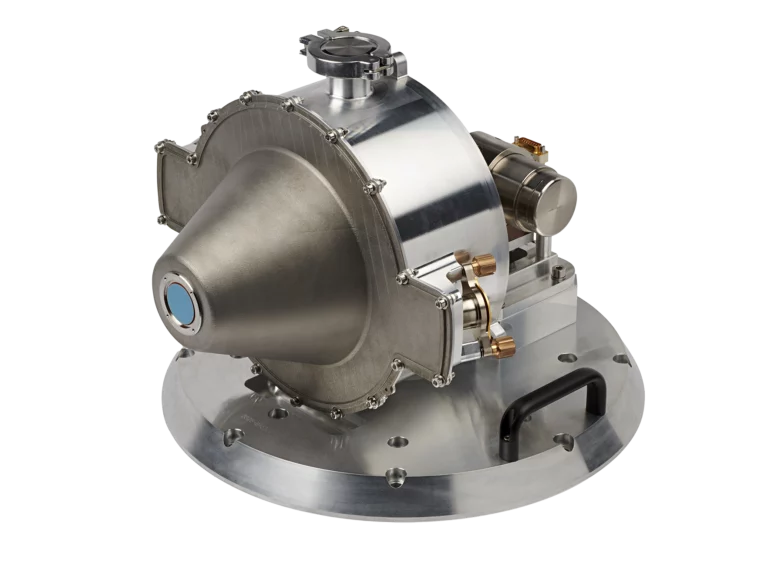

    Le CRYASSY Edge est un ensemble cryogénique hautes performances conçu pour les applications spatiales exigeantes.

    Le CRYASSY Edge se compose d’un compresseur, d’un cryostat et d’une table froide permettant d’accueillir jusqu’à 4 détecteurs.

    Grâce à son design thermique optimisé, il permet d’adresser toutes les bandes infrarouges, du SWIR au LWIR. Le CRYASSY Edge autorise un niveau de vibration très faible grâce au découplage mécanique de la machine cryogénique.

    Cet ensemble cryogénique est conçu pour les missions combinant un niveau d’exigence élevé et des coûts maîtrisés.

    Cartographie des gaz à effet de serre, des sources ponctuelles de gaz, de la biodiversité, teneur en eau de la végétation, détection des incendies.

    Cartographie minérale, exploration minérale.

    Santé des sols, détection des infestations des cultures.

    Catastrophes naturelles, prévision des récoltes.

    Climat urbain, qualité de l’air.

    Suivi de véhicules, détection de proximité, bathymétrie,
    traficabilité, mesure d’activité (bases militaires), analyse de cibles.

    Points forts

    Gamme mid-space : performances élevées et coût réduit.

    Le Cryassy Edge est conçu pour intégrer de multiples détecteurs linéaires ou grandes matrices afin de soutenir de nombreuses applications avec un haut niveau d’exigence. Équipé d’un damper passif, il a un très faible niveau de vibrations.

    Le Cryostat possède un support démontable ce qui offre un accès simplifié au plan focal pour l’assemblage et l’alignement.

Le CRYASSY Access est un ensemble cryogénique composé d’un Pulse-Tube LPT6510 et d’un cryostat, permettant l’intégration d’un ou plusieurs détecteurs infrarouges.

Le CRYASSY Access est un sous-ensemble de détection de type IDCA (Integrated Dewar Cooler Assembly) modulaire. L’ensemble cryogénique a été conçu pour accueillir une large gamme de détecteurs infrarouges jusqu’au format 2 K2 au pas de 15 μm.

Le CRYASSY Access a été conçu pour les satellites de petite taille, et permet l’observation de la Terre du SWIR au LWIR. Avec son plan focal modulaire, il permet d’adresser de nombreuses applications, des instruments multispectraux aux instruments hyperspectraux large bande.

Cartographie des gaz à effet de serre, des sources ponctuelles de gaz, de la biodiversité, teneur en eau de la végétation, détection des incendies.

Cartographie minérale, exploration minérale.

Santé des sols, détection des infestations des cultures.

Catastrophes naturelles, prévision des récoltes.

Climat urbain, qualité de l’air.

Suivi de véhicules, détection de proximité, bathymétrie, traficabilité, mesure d’activité (bases militaires), analyse de cibles.

Points forts

Le CRYASSY Access simplifie la conception d’instruments infrarouges cryogéniques grâce à son design intégré et son interface mécanique unique.

Le CRYASSY Access simplifie la conception d’instruments infrarouges cryogéniques grâce à son design intégré et son interface mécanique unique.

Le CRYASSY Focus est un ensemble cryogénique miniaturisé de type IDCA (Integrated Dewar Cooler Assembly). Composé d’un Pulse-Tube miniaturisé et d’un cryostat,  il est conçu pour les plateformes nanosat et microsat.

Le CRYASSY Focus est un sous-ensemble de détection intégré et modulaire.

L’ensemble cryogénique a été conçu pour accueillir une large gamme de détecteurs jusqu’à 1400 x 640 pixels au pas de 20 μm. Avec son plan focal modulaire, il s’adresse à de nombreuses applications, des instruments multispectraux aux instruments hyperspectraux du SWIR au MWIR.

Le CRYASSY Focus, développé  pour les plateformes satellites miniaturisées, est particulièrement adapté aux constellations d’observation de la Terre.

Quantification de gaz à effet de serre, mesure de la teneur en eau de la végétation, détection des incendies.

Cartographie minérale, exploration minérale.

Santé des sols, suivi des cultures.

Bathymétrie.

Veille panoramique, surveillance, boule optique, périscope, reconnaissance, identification…

Points forts

Le CRYASSY Focus est le plus petit ensemble cryogénique de la gamme développé par Absolut System. Il permet l’utilisation de détecteurs infrarouges cryogéniques sur des nanosats.

cryassy_edge

Le CRYASSY Edge est un ensemble cryogénique hautes performances conçu pour les applications spatiales exigeantes.

Le CRYASSY Edge se compose d’un compresseur, d’un cryostat et d’une table froide permettant d’accueillir jusqu’à 4 détecteurs.

Grâce à son design thermique optimisé, il permet d’adresser toutes les bandes infrarouges, du SWIR au LWIR. Le CRYASSY Edge autorise un niveau de vibration très faible grâce au découplage mécanique de la machine cryogénique.

Cet ensemble cryogénique est conçu pour les missions combinant un niveau d’exigence élevé et des coûts maîtrisés.

Cartographie des gaz à effet de serre, des sources ponctuelles de gaz, de la biodiversité, teneur en eau de la végétation, détection des incendies.

Cartographie minérale, exploration minérale.

Santé des sols, détection des infestations des cultures.

Catastrophes naturelles, prévision des récoltes.

Climat urbain, qualité de l’air.

Suivi de véhicules, détection de proximité, bathymétrie,
traficabilité, mesure d’activité (bases militaires), analyse de cibles.

Points forts

Gamme mid-space : performances élevées et coût réduit.

Le Cryassy Edge est conçu pour intégrer de multiples détecteurs linéaires ou grandes matrices afin de soutenir de nombreuses applications avec un haut niveau d’exigence. Équipé d’un damper passif, il a un très faible niveau de vibrations.

Le Cryostat possède un support démontable ce qui offre un accès simplifié au plan focal pour l’assemblage et l’alignement.

  • CRYASSY Access

  • Le CRYASSY Access est un ensemble cryogénique composé d’un Pulse-Tube LPT6510 et d’un cryostat, permettant l’intégration d’un ou plusieurs détecteurs infrarouges.

    Le CRYASSY Access est un sous-ensemble de détection de type IDCA (Integrated Dewar Cooler Assembly) modulaire. L’ensemble cryogénique a été conçu pour accueillir une large gamme de détecteurs infrarouges jusqu’au format 2K2 au pas de 15 μm.

    Le CRYASSY Access a été conçu pour les satellites de petite taille, et permet l’observation de la Terre du SWIR au LWIR. Avec son plan focal modulaire, il permet d’adresser de nombreuses applications, des instruments multispectraux aux instruments hyperspectraux large bande.

    cryassy_acces

    Cartographie des gaz à effet de serre, des sources ponctuelles de gaz, de la biodiversité, teneur en eau de la végétation, détection des incendies.

    Cartographie minérale, exploration minérale.

    Santé des sols, détection des infestations des cultures.

    Catastrophes naturelles, prévision des récoltes.

    Climat urbain, qualité de l’air.

    Suivi de véhicules, détection de proximité, bathymétrie, traficabilité, mesure d’activité (bases militaires), analyse de cibles.

    Points forts

    Le CRYASSY Access est le meilleur instrument optique pour accéder à des données d’imageries spatiales haute résolution à un prix très compétitif, idéal pour le marché Smallsat

    Le CRYASSY Access simplifie la conception d’instruments infrarouges cryogéniques grâce à son design intégré et son interface mécanique unique.

  • CRYASSY Focus

  • Le CRYASSY Focus est un ensemble cryogénique miniaturisé de type IDCA (Integrated Dewar Cooler Assembly). Composé d’un Pulse-Tube miniaturisé et d’un cryostat,  il est conçu pour les plateformes nanosat et microsat.

    Le CRYASSY Focus est un sous-ensemble de détection intégré et modulaire.

    L’ensemble cryogénique a été conçu pour accueillir une large gamme de détecteurs jusqu’à 1400 x 640 pixels au pas de 20 μm. Avec son plan focal modulaire, il s’adresse à de nombreuses applications, des instruments multispectraux aux instruments hyperspectraux du SWIR au MWIR.

    Le CRYASSY Focus, développé  pour les plateformes satellites miniaturisées, est particulièrement adapté aux constellations d’observation de la Terre.

    cryassy_focus

    Quantification de gaz à effet de serre, mesure de la teneur en eau de la végétation, détection des incendies.

    Cartographie minérale, exploration minérale.

    Santé des sols, suivi des cultures.

    Bathymétrie.

    Veille panoramique, surveillance, boule optique, périscope, reconnaissance, identification…

    Points forts

    Le CRYASSY Focus est le plus petit ensemble cryogénique de la gamme développé par Absolut System. Il permet l’utilisation de détecteurs infrarouges cryogéniques sur des nanosats.

    Le CRYASSY Focus est le plus petit ensemble cryogénique de la gamme développé par Absolut System. Il permet l’utilisation de détecteurs infrarouges cryogéniques sur des nanosats.

  • CRYASSY Edge

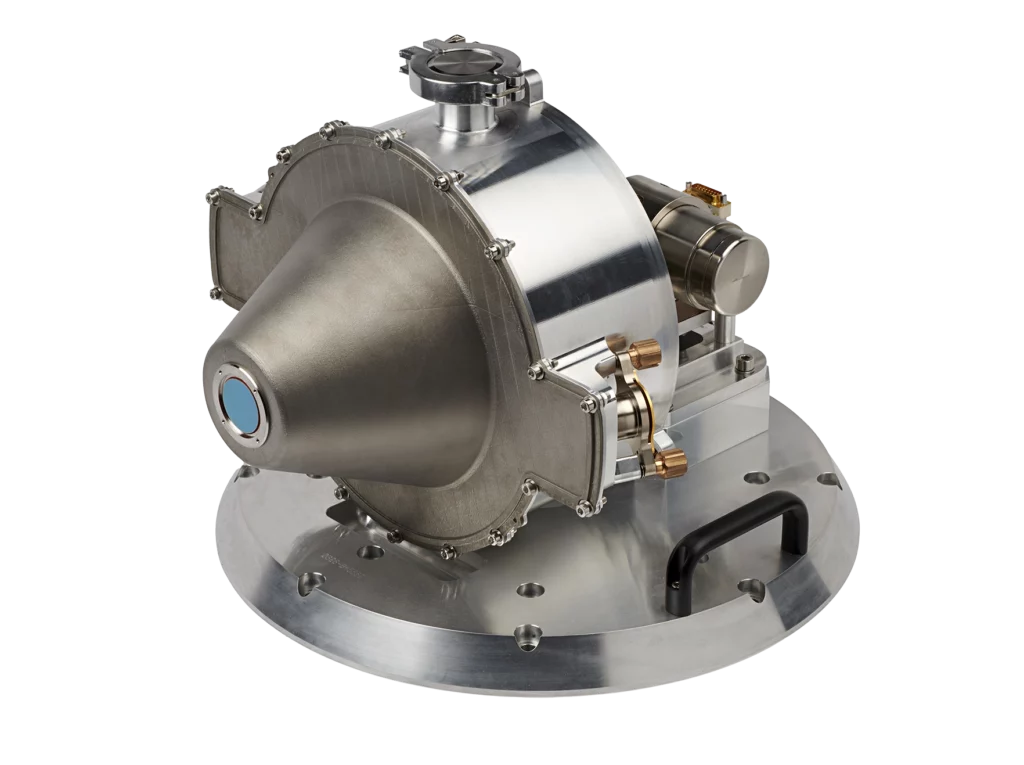

  • Cryassy Edge_

    Le CRYASSY Edge est un ensemble cryogénique hautes performances conçu pour les applications spatiales exigeantes.

    Le CRYASSY Edge se compose d’un compresseur, d’un cryostat et d’une table froide permettant d’accueillir jusqu’à 4 détecteurs.

    Grâce à son design thermique optimisé, il permet d’adresser toutes les bandes infrarouges, du SWIR au LWIR. Le CRYASSY Edge autorise un niveau de vibration très faible grâce au découplage mécanique de la machine cryogénique.

    Cet ensemble cryogénique est conçu pour les missions combinant un niveau d’exigence élevé et des coûts maîtrisés.

    Cryassy Edge_

    Cartographie des gaz à effet de serre, des sources ponctuelles de gaz, de la biodiversité, teneur en eau de la végétation, détection des incendies.

    Cartographie minérale, exploration minérale.

    Santé des sols, détection des infestations des cultures.

    Catastrophes naturelles, prévision des récoltes.

    Climat urbain, qualité de l’air.

    Suivi de véhicules, détection de proximité, bathymétrie,
    traficabilité, mesure d’activité (bases militaires), analyse de cibles.

    Points forts

    Gamme mid-space : performances élevées et coût réduit.

    Le Cryassy Edge est conçu pour intégrer de multiples détecteurs linéaires ou grandes matrices afin de soutenir de nombreuses applications avec un haut niveau d’exigence. Équipé d’un damper passif, il a un très faible niveau de vibrations.

Le CRYASSY Access est un ensemble cryogénique composé d’un Pulse-Tube LPT6510 et d’un cryostat, permettant l’intégration d’un ou plusieurs détecteurs infrarouges.

Le CRYASSY Access est un sous-ensemble de détection de type IDCA (Integrated Dewar Cooler Assembly) modulaire. L’ensemble cryogénique a été conçu pour accueillir une large gamme de détecteurs infrarouges jusqu’au format 2K2 au pas de 15 μm.

Le CRYASSY Access a été conçu pour les satellites de petite taille, et permet l’observation de la Terre du SWIR au LWIR. Avec son plan focal modulaire, il permet d’adresser de nombreuses applications, des instruments multispectraux aux instruments hyperspectraux large bande.

cryassy_acces

Cartographie des gaz à effet de serre, des sources ponctuelles de gaz, de la biodiversité, teneur en eau de la végétation, détection des incendies.

Cartographie minérale, exploration minérale.

Santé des sols, détection des infestations des cultures.

Catastrophes naturelles, prévision des récoltes.

Climat urbain, qualité de l’air.

Suivi de véhicules, détection de proximité, bathymétrie, traficabilité, mesure d’activité (bases militaires), analyse de cibles.

Points forts

Le CRYASSY Access est le meilleur instrument optique pour accéder à des données d’imageries spatiales haute résolution à un prix très compétitif, idéal pour le marché Smallsat

Le CRYASSY Access simplifie la conception d’instruments infrarouges cryogéniques grâce à son design intégré et son interface mécanique unique.

Le CRYASSY Focus est un ensemble cryogénique miniaturisé de type IDCA (Integrated Dewar Cooler Assembly). Composé d’un Pulse-Tube miniaturisé et d’un cryostat,  il est conçu pour les plateformes nanosat et microsat.

Le CRYASSY Focus est un sous-ensemble de détection intégré et modulaire.

L’ensemble cryogénique a été conçu pour accueillir une large gamme de détecteurs jusqu’à 1400 x 640 pixels au pas de 20 μm. Avec son plan focal modulaire, il s’adresse à de nombreuses applications, des instruments multispectraux aux instruments hyperspectraux du SWIR au MWIR.

Le CRYASSY Focus, développé  pour les plateformes satellites miniaturisées, est particulièrement adapté aux constellations d’observation de la Terre.

cryassy_focus

Quantification de gaz à effet de serre, mesure de la teneur en eau de la végétation, détection des incendies.

Cartographie minérale, exploration minérale.

Santé des sols, suivi des cultures.

Bathymétrie.

Veille panoramique, surveillance, boule optique, périscope, reconnaissance, identification…

Points forts

Le CRYASSY Focus est le plus petit ensemble cryogénique de la gamme développé par Absolut System. Il permet l’utilisation de détecteurs infrarouges cryogéniques sur des nanosats.

Le CRYASSY Focus est le plus petit ensemble cryogénique de la gamme développé par Absolut System. Il permet l’utilisation de détecteurs infrarouges cryogéniques sur des nanosats.

Cryassy Edge_

Le CRYASSY Edge est un ensemble cryogénique hautes performances conçu pour les applications spatiales exigeantes.

Le CRYASSY Edge se compose d’un compresseur, d’un cryostat et d’une table froide permettant d’accueillir jusqu’à 4 détecteurs.

Grâce à son design thermique optimisé, il permet d’adresser toutes les bandes infrarouges, du SWIR au LWIR. Le CRYASSY Edge autorise un niveau de vibration très faible grâce au découplage mécanique de la machine cryogénique.

Cet ensemble cryogénique est conçu pour les missions combinant un niveau d’exigence élevé et des coûts maîtrisés.

Cryassy Edge_

Cartographie des gaz à effet de serre, des sources ponctuelles de gaz, de la biodiversité, teneur en eau de la végétation, détection des incendies.

Cartographie minérale, exploration minérale.

Santé des sols, détection des infestations des cultures.

Catastrophes naturelles, prévision des récoltes.

Climat urbain, qualité de l’air.

Suivi de véhicules, détection de proximité, bathymétrie,
traficabilité, mesure d’activité (bases militaires), analyse de cibles.

Points forts

Gamme mid-space : performances élevées et coût réduit.

Le Cryassy Edge est conçu pour intégrer de multiples détecteurs linéaires ou grandes matrices afin de soutenir de nombreuses applications avec un haut niveau d’exigence. Équipé d’un damper passif, il a un très faible niveau de vibrations.

Informations techniques

Informations techniques

produits_ligne_30
produits_ligne_40
ProduitsFiches techniques
FOCUS
ACCESS
EDGE
ProduitsApplicationsGamme de températureEncombrementPoidsConsommationDurée de vieNombres de détecteursFiches techniques
FOCUSTerrestre & spatial75 K - 150 K130 x 120 x 100 mm1,5 kg< 25 W5 ans1
ACCESSSpatial55 K - 150 K181 mm x 104 mm x 264 mm3,6 kg72 W10 ans2
EDGESpatial50 K - 150 K415 mm x 265 mm x 205 mm10 kg72 WR > 0,95 @ 60000hJusqu'à 4
